你的位置：首頁 > 公司產品 > 截止閥

鍛鋼截止閥

更新：2017-08-29 14:55:09??????點擊：
  • 品牌：???瑞奇閥門
  • 型號：???J41H/J61H
  • 在線訂購
  • 掃描對應二維碼進一步了解鍛鋼截止閥產品
產品介紹
【產品用途】
鍛鋼截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，本閥適用于小口徑的管道，密封面不易磨損、擦傷，密封性能好，啟閉時閥瓣行程小，啟閉時間較短，閥門高度較小。

【執行標準】
設計制造：GB12224 GB/T12228 BG/T12235
結構長度：JB/T96-95
法蘭尺寸：JB/T82.1~82.4-94
檢驗和試驗：GB/T13927

【性能參數】
試驗項目（PN）
1.6
2.4
4.0
6.4
10.0
16.0
強度試驗
2.4
3.8
6.0
9.6
15.0
24.0
密封試驗
1.76
2.75
4.4
7.04
11.0
17.6
氣密封試驗
0.6
適用溫度
≤425℃
適用介質
水、油品、蒸氣

主要外形和連接尺寸

公稱通徑 主要外形尺寸和連接尺寸
L d S L1 T L2 H D0
J41H-16   CJ41H-25   J41H-40   J11H-16   CJ11H-25   J11H-40   J61H-16C   J61H-25   J61H-40
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1? 21 216 166
40 170 36 49 15 1? 21 247 188
50 200 46 61 16 2 25 290 220
J41H-64   J11H-64   J61H-64
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1? 21 216 166
40 170 36 49 15 1? 21 258 188
50 210 46 61 16 2 25 405 220
公稱通徑 主要外形尺寸和連接尺寸
L d S L1 T L2 H D0
J41H-100   J11H-100   J61H-100
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1? 21 216 166
40 170 26 49 15 1? 21 258 188
50 210 46 61 16 2 25 405 220
J41H-160   J11H-160  J61H-160
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1? 21 216 188
40 170 36 49 15 1? 21 258 220
50 210 46 61 16 2 25 405 220

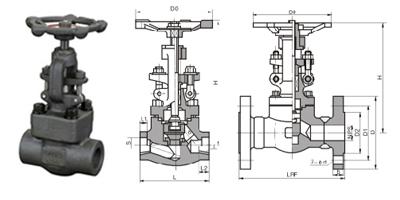

【結構圖片】



精心締造,優質品質!!! m.jjs120.com 瑞奇閥門
